Распространенные ошибки спутникового компаса JRC JLR-10

#Навигационное оборудование

#Спутниковое оборудование

Часто возникают вопросы что значит та или иная ошибка. Почему-то на судах зачастую отсутствует книга с описанием ошибок. Ниже приведена информация по распространенным ошибкам спутникового компаса JRC JLR-10.

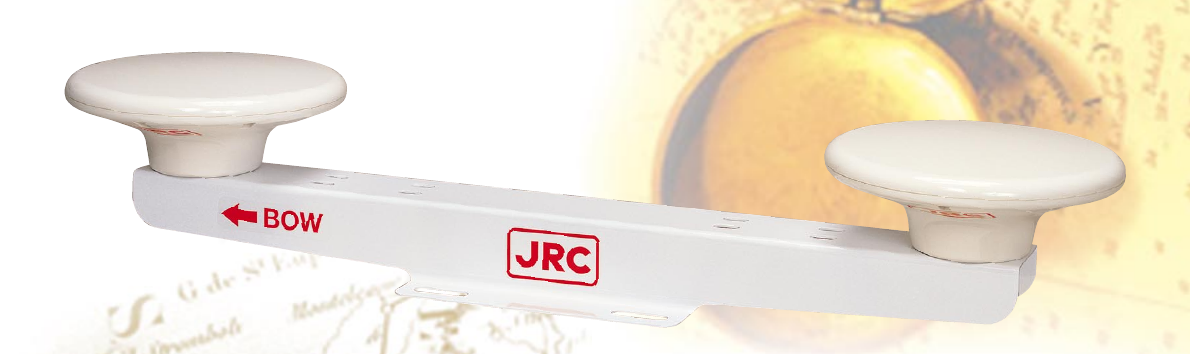

Спутниковый компас JRC JLR-10 — спутниковый компас, определяющий положение судна и передающий эти данные РЛС, плоттерам, АИС, эхолотам и другим типам навигационного оборудования. Оборудование подходит для любого типа судов.

Список распространенных ошибок и необходимые действия к их устранению компаса JRC JLR-10 представлены в таблице.

Ошибка	Действие
RAM NG - Оперативная память вышла из строя	Связаться с сервисной службой
ROM NG - Постоянное запоминающее устройство вышло из строя	Связаться с сервисной службой
RCV NG - Процессорный блок не подключен или вышел из строя	Проверьте подключение Processing Unit, если сообщение появляется снова свяжитесь с сервисной службой
ARV - Судно зашло в определенную зону прибытия	Нажмите CLR для квитирования. Тревога не срабатывает, если установить зону 0.00m
ANC - Судно унесло за пределы установленной зоны	Нажмите CLR для квитирования. Тревога не срабатывает, если установить зону 0.00 m.
XTE - Судно слишком сильно отклонилось от курса	Нажмите CLR для квитирования. Тревога не срабатывает, если установить зону 0.00 m.
HDOP (Horizontal Dilution of Precision) - снижение точности в горизонтальной плоскости. Тревога срабатывает, когда HDOP превышает 4	Если постоянно срабатывает - проверьте правильность установки антенны
NO FIX - Потеря связи со спутниками	Нажмите CLR для квитирования. Проверьте правильность установки антенны, подключение
GPS - DGPS тревога	Когда прием координат переключается с приемника DGPS на GPS буззер срабатывает 1 раз
MOB - Человек за бортом (отображается в заголовке)	Функция MOB выключается, если держать кнопку MOB 3 или более секунды
NO HWADING - Не выдается корректный курс	Проверьте установку антенны или свяжитесь с сервисной службой. Нажмите CLR для квитирования
EVENT FULL - Слишком много событий (точек) создано	Сообщение появляется, когда пользователь пытается создать событие, при уже максимально используемом количестве. Удалите старые события перед созданием новых
WPT FULL - Слишком много точек зарегистрировано	Сообщение появляется, когда пользователь пытается создать точку, при уже максимально используемом количестве. Удалите старые точки перед созданием новых
NO WAYPOINT - Не создано ни одной точки	Создайте точку
ROUTE FULL - Слишком много маршрутов создано	Удалите старый маршрут перед созданием нового
NO ROUTE - Ни одного маршрута не создано	Создайте маршрут
ARE YOU SURE? ENT - Сообщение - подтверждение	Для согласия нажмите ENT, для отмены CLR
CALCULATING - Программа вычисляет расстояния или положения путевых точек или план маршрута. Пожалуйста, подождите
DOWNLOADING - Устройство загружает данные из внешнего оборудования. Пожалуйста, подождите
UPLOADING - Устройство загружает данные на внешнее устройство. Пожалуйста, подождите

Ошибки приемника компаса JRC JLR-10:
0	(No display) Normal
1	Четыре спутника доступны в данной зоне. Это сообщение отображается только в окне СТАТУС
2	Расчет курса отключен. Включается только при обмене информацией с 5 и более спутниками
3	Калькуляция курса не завершена
4	Прием данных от 3 и менее спутников
6	Калькуляция курса отключена. Включается только при обмене информацией с 4 спутниками
7	Aux. sensor is failure (the bearing of heading)
8	Aux. sensor is failure (the bearing of roll)
9	Aux. sensor is failure (the bearing of pitch)
