Что такое морской сонар?

Морские сонары: их предназначение.

Морские сонары, или гидролокаторы, в первую очередь предназначены для обнаружения подводных преград и определения их параметров, таких как размер и удаленность. В морской среде сонары применяются для изучения рельефа дна, поиска скоплений рыбы, залежей полезных ископаемых и опасных предметов. Использование гидролокаторов играет ключевую роль в обеспечении безопасности и повышении продуктивности морской навигации.

Области применения гидролокаторов охватывают широкий спектр задач:

• Судоходство: повышение уровня безопасности в процессе перемещения по водным путям, включая моря, реки и океаны.
• Рыбная промышленность: определение местоположения рыбных косяков для эффективного промысла.
• Морская биология: изучение подводных представителей животного и растительного мира.
• Океанография: исследование структуры морского дна, его топографических особенностей и составление подробных карт.
• Подводная разведка: выявление потенциальных угроз и вражеских судов.

Сонары находят применение в разнообразных водных объектах, от рек до океанов, независимо от глубины и характеристик воды. Современные модели гидролокаторов оснащаются компьютерными системами, которые позволяют оперативно обрабатывать большие массивы информации и создавать трехмерные изображения подводного пространства.

Конструкция и принцип работы морских сонаров.

Морские сонары, включающие в себя передатчики и приемники, обеспечивают комплексное представление об окружающей обстановке вокруг корабля благодаря их совместной работе.

Передатчик, как источник звуковых волн, посылает акустические импульсы в водную среду. Использование звука - наиболее эффективный метод для обмена информацией под водой. Эти волны достигают объектов или морского дна, отражаются от них и возвращаются к сонару.

Приемник с преобразователем принимает эхо-сигналы, вызывающие электрические колебания в системе. Эти входящие данные трансформируются в электрические сигналы, которые затем обрабатываются, усиливаются и улучшаются для достижения более высокого разрешения. Такая трансформация позволяет анализирующим устройствам эффективно обрабатывать полученную информацию.

Анализирующий блок обрабатывает преобразованные сигналы, измеряя время, прошедшее между отправкой и получением акустических волн. На основе этих данных вычисляется расстояние до объектов. Если сонар непрерывно излучает импульсы, можно создать изображение или трехмерную модель дна и находящихся в воде объектов.

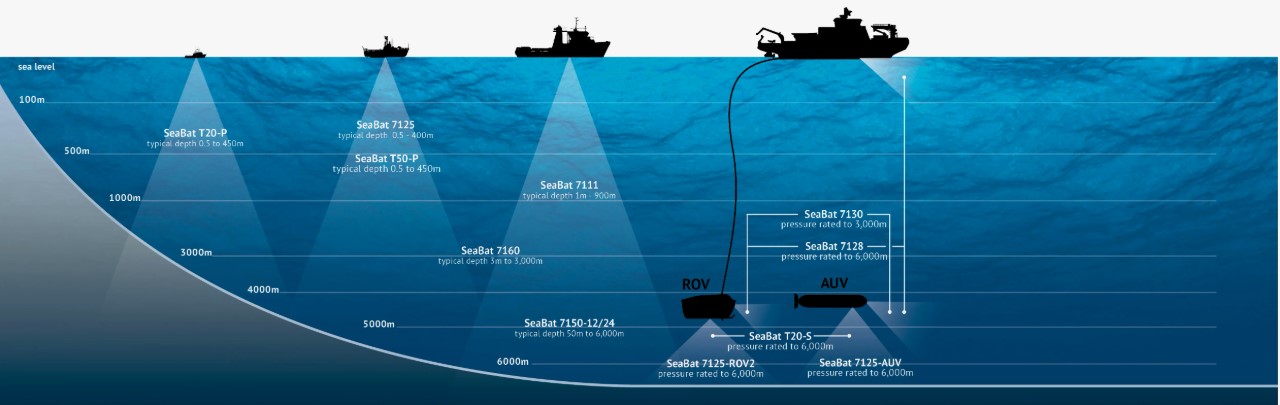

Звуковые импульсы сонара распространяются волнообразно, образуя конусообразную область. Большинство гидролокаторов позволяют регулировать угол охвата. Широкий конус применяется для сканирования больших площадей на небольшой глубине, а узкий предназначен для детального изучения объектов на значительной глубине.

Для расширения возможностей и повышения точности работы судовых гидролокаторов, несколько сонаров объединяются в группы. Это позволяет получить более качественные данные, изображения и расширить зону покрытия.

Классификация сонаров разнообразна и зависит от принципа работы.

Активные сонары излучают звуковые сигналы и анализируют возвращенное эхо. Они отличаются повышенной мощностью, что позволяет обнаруживать объекты на значительном удалении от судна. Чаще всего используются для поиска движущихся объектов под водой.

В зависимости от частоты звуковых волн, гидролокаторы подразделяются на низко- и высокочастотные. Низкочастотные сонары применяются для обнаружения крупных объектов на больших расстояниях, однако не всегда точно определяют их размеры и форму.

Высокочастотные сонары позволяют обнаруживать более мелкие объекты и получать детализированную информацию об их габаритах и структуре. Такие устройства эффективны на небольших дистанциях, а их данные могут быть искажены шумом или на большой глубине. И те и другие незаменимы в коммерческих и научных изысканиях.

По типу обзора выделяют секторные, круговые и шаговые сонары. Секторные гидролокаторы излучают акустические импульсы в определенном секторе, а приемник принимает эхо в пределах этого же сектора.

Круговые сонары сканируют пространство вокруг, отправляя и принимая импульсы по кругу, что существенно сокращает время сбора данных.

Шаговые сонары передают и принимают звуковые волны циклично, осуществляя излучение в заданном направлении на каждом шаге. После получения отраженного сигнала прибор смещает вектор излучения.

Эхолоты представляют собой упрощенную версию сонара, предназначенную для узконаправленного сканирования дна. Отраженные импульсы фиксируются на экране в цифровом формате или на аналоговой карте.

Эхолоты используются для измерения глубины и поиска рыбы, используя ультразвуковые волны, распространяющиеся в воде быстрее, чем звук. Основное отличие эхолота от сонара заключается в направлении сигнала: эхолоты передают импульсы вертикально, а сонары — горизонтально.
